耐腐蝕化工泵概述
FB型耐腐蝕泵|耐腐蝕化工泵是單級單吸懸臂式耐腐蝕離心泵，本廠吸取90年代各類泵的特點，采用先進水力模型，新穎結構與高強度組合式單雙端面機械密封，具有高效節能、結構緊湊、性能穩定、使用可靠等優點。FB型耐腐蝕泵適用輸送不含固體顆粒，有腐蝕性液體。被輸送介質溫度為-20℃～105℃，雙端面密封冷裝置可輸送介質溫度為-20℃～+280℃，泵的進口壓力不能大于0.2Mpa，F(xiàn)B型耐腐蝕泵廣泛用于石油、化工、冶金、合成纖維、制藥、食品、釀造、環保、廢水處理等工業部門，F(xiàn)B型耐腐蝕泵|耐腐蝕化工泵也可供工礦企業及城市供水、排水之用。
泵的結構
泵的旋轉方向：
自吸入口向電機端看為順時針方向旋轉。
泵與電機是通過彈性聯軸器安裝在同一個底座上。
泵的軸封裝置采用葉輪減壓和單或雙端面機械密封結構，軸承體內注J30潤滑油，并配有油標。
耐腐蝕化工泵技術參數
流量：3.6～200m3/h；
揚程：15～64m；
轉速：2900r/min；
功率：0.75～55KW；
進口直徑：25～150mm；
高工作壓力：2.0Mpa。
耐腐蝕化工泵型號意義
例：100FB-37A
100-泵吸入口徑
F-單吸單級懸臂式耐腐蝕離心泵。
B-泵與輸送介質接觸過流部分為不銹鋼1Cr18Ni9Ti制造。
37-泵設計點揚程值
A-葉輪外徑第一次切割。

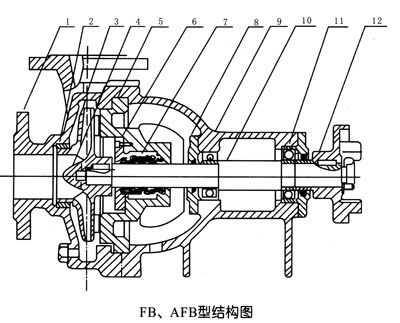

耐腐蝕化工泵結構圖
|
1 |
泵殼 |
|
|
2 |
密封環 |
|
|
3 |
葉輪 |
|
|
4 |
葉輪螺母 |
|
|
5 |
泵蓋 |
|
|
6 |
密封蓋 |
|
|
7 |
機械密封 |
|
|
8 |
軸承蓋 |
|
|
9 |
軸承體 |
|
|
10 |
泵軸 |
|
|
11 |
軸承 |
|
|
12 |
聯軸節 |
耐腐蝕化工泵性能參數
|
型號 |
流量 |
揚程 |
轉速 |
效率 |
汽蝕余量 |
配用功率 |
|
|
m3/h |
L/S |
||||||
|
25FB-16 |
3.6 |
1 |
16 |
2900 |
35 |
4 |
0.75 |
|
25FB-25 |
3.6 |
1 |
25 |
2900 |
30 |
4 |
1.5 |
|
25FB-40 |
3.6 |
1 |
40 |
2900 |
25 |
4 |
2.2 |
|
40FB-16 |
7.2 |
2 |
16 |
2900 |
50 |
4 |
2.2 |
|
40FB-20 |
7.2 |
2 |
20 |
2900 |
45 |
4 |
2.2 |
|
40FB-25 |
7.2 |
2 |
25 |
2900 |
40 |
4 |
3 |
|
40FB-40 |
7.2 |
2 |
40 |
2900 |
35 |
4 |
3 |
|
50FB-16 |
14.4 |
4 |
16 |
2900 |
62 |
3.5 |
3 |
|
50FB-25 |
14.4 |
4 |
25 |
2900 |
54 |
3.5 |
4 |
|
50FB-40 |
14.4 |
4 |
40 |
2900 |
40 |
3.5 |
5.5 |
|
65FB-25 |
28.8 |
8 |
25 |
2900 |
63 |
3.5 |
5.5 |
|
65FB-30 |
28.8 |
8 |
30 |
2900 |
60 |
3.5 |
7.5 |
|
65FB-40 |
28.8 |
8 |
40 |
2900 |
58 |
3.5 |
7.5 |
|
80FB-25 |
54.4 |
15 |
16 |
2900 |
70 |
3 |
5.5 |
|
80FB-30 |
54.4 |
15 |
25 |
2900 |
68 |
3 |
7.5 |
|
80FB-40 |
54.4 |
15 |
40 |
2900 |
66 |
3 |
15 |
|
100FB-25 |
100.8 |
28 |
25 |
2900 |
75 |
3 |
15 |
|
100FB-40 |
100.8 |
28 |
40 |
2900 |
70 |
3 |
22 |
|
100FB-65 |
100.8 |
28 |
64 |
2900 |
65 |
3 |
40 |
|
150FB-25 |
190 |
53 |
25 |
2900 |
80 |
2.35 |
22 |
|
150FB-40 |
190 |
53 |
40 |
2900 |
75 |
2.35 |
40 |
