當前位置:主頁 > 產品展示 > 磁力泵 > CQB-F型氟塑料磁力泵|防爆氟塑料合金磁力泵

CQB-F型氟塑料磁力泵|防爆氟塑料合金磁力泵

簡要描述:

CQB-F型氟塑料磁力泵概述 CQB-F 氟塑料磁力泵 ,是本單位開發的新產品,并引進國外先進技術,采用聚偏二氟乙烯制造,該材料是目前世界上優秀的耐腐蝕材料,用該材料生產的磁力泵使...

詳細介紹

CQB-F型氟塑料磁力泵概述

      CQB-F氟塑料磁力泵,是本單位開發的新產品,并引進國外先進技術,采用聚偏二氟乙烯制造,該材料是目前世界上優秀的耐腐蝕材料,用該材料生產的磁力泵使用范圍廣,耐腐蝕性能強,機械強度高,不老化,無毒素分解等優點。

產品特點

      氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊,外型美觀,體積小,躁聲低,運行可靠等優點,且其過流部件全部采用目前世界上耐腐蝕性能優秀“塑料王”(氟塑料)制造,隔離套采用特殊材料制造,具有高強度的力學性能,消除了普通磁力泵存在的磁渦流現象。因此,氟塑料磁力泵可輸送任意濃(強)度的酸、堿、氧化劑等腐蝕性介質而毫不受損。防漏設計取消了軸封,利用磁力偶合間接驅動,完全消除了滴漏的煩惱,絕不污染使用場地。

      分類:目前國內廠家生產的氟塑料磁力泵主要有:CQB型氟塑料磁力泵、ZMD氟塑料自吸式磁力泵 、IMD型氟塑料磁力驅動泵等。由于泵的過流部分選用“氟塑料合金”制造??蛇B續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。CQB-F氟塑料磁力泵設計獨特,無須機械軸封,絕對不滲漏,液體過流部件選用氟塑料,陶瓷、氟橡膠等材料,泵體外殼用金屬材料固定,故泵體足以承托管道的重量,使用保養及為方便。

工作原理

      驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上,泵室完全封閉,通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。堅固耐用的泵體結構雖然接觸液體部分是氟塑料,但泵外殼是金屬材料,故泵體足以承受管道的重量及抵受機械性沖擊。氟塑料磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時,磁場能穿透空氣隙和非磁性物質,帶動與葉輪相連的內磁轉子作同步旋轉,實現動力的無接觸傳遞,將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉,從而徹底解決了“跑、冒、滴、漏”問題,消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患,有力地保證了職工的身心健康和安全生產。

主要用途

本產品廣泛適用于:石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。

性能參數

流量:1.8-100m3/h

揚程:8-32m

電機功率:0.12-18.5KW

轉速:2900r/min

使用溫度:-20℃至100℃。

型號意義

例如:CQB50-32-160F

CQB-磁力驅動離心泵

50-吸入口直徑

32-排出口直徑

160-葉輪名義直徑

F-氟塑料

性能參數表





型  號 進 口 出 口 流 量
(m3/h)
揚 程
(m)

功 率
(kw)

轉速(r/min) 效率
(%)
電壓
(v)
汽蝕余量

CQB-15-10-85F

15 10 1.8 8 0.12 2900 33 220/380 6.0

CQB-20-15-105F

20 15 3.0 12 0.37 2900 33 220/380 6.0

CQB-32-25-125F

32                      25                           3.2                      20                  0.7 5 2900 35 380 5.0

CQB-40-32-115F

40 32 6.3 15 0.75              2900 45                380                 6.0

CQB-40-32-145F

40 32 6.3 25 1.5 2900 42 380 5.0

CQB-50-40-125F

50 40 12.5 20 2.2 2900 47 380 3.5

CQB-50-40-160F

50 40 12.5 32 3.0 2900 46 380 3.5

CQB-65-50-125F

65 50 25 20 3.0 2900 58 380 4.0

CQB-65-50-160F

65 50 25 32 4.0 2900 56 380 4.0

CQB-80-65-125F

80 65 50 20 7.5 2900 66 380 4.0

CQB-80-65-160F

80 65 50 32 11 2900 64 380 4.0

CQB-100-80-125F

100 80 100 20 15 2900 72 380 4.0

CQB-100-80-160F

100 80 100 32 18.5 2900 70 380 4.0

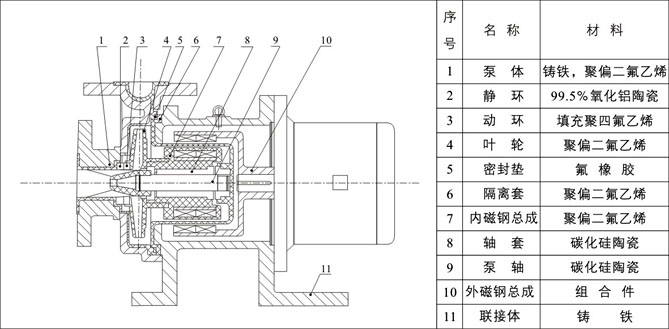

結構示意





安裝使用與維護

1、泵使用前應進行檢查,電機風葉轉動要靈活,無卡住無異常聲響,各緊固件要緊固。

2、CQB-F2型襯氟磁力泵電機啟動后,緩慢打開排出閥,待泵進入正常工作狀態后,再將排出閥調到所需開度。

3、CQB-F2型襯氟磁力泵應水平安裝,不宜豎立,泵體不得承受管路重量,對于特殊要求垂直安裝的場合,電機務必朝上。

4、檢查CQB-F2型襯氟磁力泵電機旋轉方向是否與磁力泵轉向標記一致。

5、當抽吸液面高于CQB-F2型襯氟磁力泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配備底閥。

6、CQB-F2型襯氟磁力泵停止工作前,應先關閉排出閥門,然后關閉吸入管閥門。
