當前位置:主頁 > 產品展示 > 磁力泵 > CQB型磁力泵|磁力化工泵

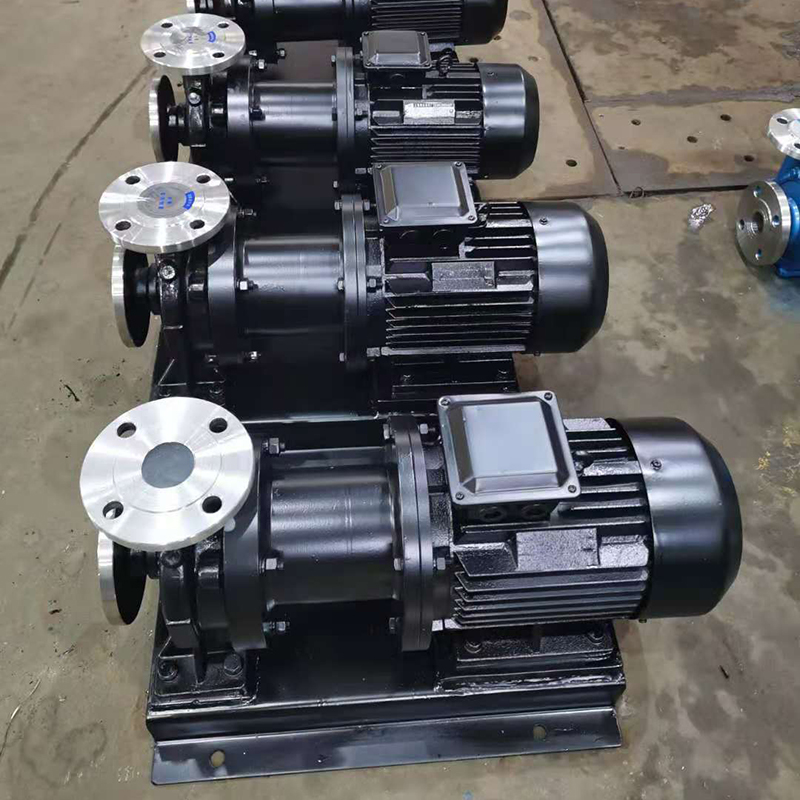

CQB型磁力泵|磁力化工泵

簡要描述:

CQB系列磁力泵廣泛應用于石油、化工、冶金、制藥、電鍍、環保等行業,可輸送100℃以下易燃、易爆、劇毒、貴重液體。采用磁力傳動原理,無泄漏輸送腐蝕性介質。流量:3.2-100m3/h  ...

詳細介紹

CQB型磁力驅動泵概述

       CQB型磁力驅動泵磁力泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵,其技術經濟指標與國外同類產品 八十年代末的水平相當,是cq型泵的補充和改進。 主要特點 該過流部份采用全不銹鋼材料,對有機酸,有機化合物,堿,中性溶液和多種氣體都有良好的耐蝕性,雙螺旋槽碳 石墨軸承和硬質合金軸套的磨合,具有較強的耐磨性,保證了產品的壽命,是無泄漏輸送腐蝕性介質的理想。 無泄漏輸送腐蝕性介質的理想型,全國磁力泵聯合設計的優化產品,可以直接取代ih型化工流程泵。

CQB型磁力驅動泵適用范圍

          CQB系列磁力泵廣泛應用于石油、化工、冶金、制藥、電鍍、環保等行業,可輸送100℃以下易燃、易爆、劇毒、貴重液體?! 〔捎么帕鲃?dòng)原理,無泄漏輸送腐蝕性介質?! ×髁浚?.2-100m3/h  揚程:20-80m 功率:0.75-75KW

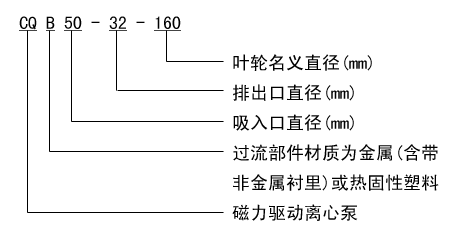

CQB型磁力驅動泵型號意義

CQB型磁力驅動泵性能參數

型號 流量 (m3/h) 揚程 (m) 轉速 (r/min) 功率 (kw)
CQB32-20-125 3.2 20   1.1
CQB32-20-160                          32   1.5
CQB40-25-105 6.3                                12.5   1.1
CQB40-25-125 20                                                    2.2
CQB40-25-160 32   3
CQB40-25-200 50   5.5
CQB50-40-85 12.5 8   1.1
CQB50-32-105 12.5   1.5
CQB50-32-125 20   3
CQB50-32-160 32   4
CQB50-32-200 50   7.5
CQB50-32-250 80   18.5
CQB65-50-125 25 20 2900 4
CQB65-50-160 32   7.5
CQB65-40-200 50   15
CQB65-40-250 80   22
CQB80-65-125 50 20   7.5
CQB80-65-160 32   15
CQB80-50-200 50   22
CQB80-50-250 80   37
CQB100-80-125 100 20   15
CQB100-80-160 32   22
CQB100-65-200 50   37
CQB100-65-250 80   55
CQB150-150-200 200 50   55
CQB200-200-400 400 32 1450 75

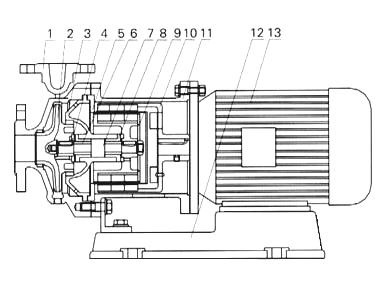

CQB型磁力驅動泵結構圖





1 泵體  2 葉輪  3 軸承體  4 止推環  5 隔離套  6 軸套  7 泵軸
8 軸承  9 內磁鋼總成 10 外磁鋼總成 11 聯接架 12 底座 13 電機

CQB型磁力驅動泵安裝和使用

        1、CQB型磁力驅動泵應水平安裝,不宜豎立,塑料泵體不得承受管路重量,對于特殊要求垂直安裝的場合,電機務必朝上。



        2、當抽吸液面高于泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配備底閥。



         3、CQB型磁力驅動泵使用前應進行檢查,電機風葉轉動要靈活,無卡住無異常聲響,各緊固件要緊固。



      4、檢查電機旋轉方向是否與磁力泵轉向標記一致。



     5、電機啟動后,緩慢打開排出閥,待泵進入正常工作狀態后,再將排出閥調到所需開度。



    6、CQB型磁力驅動泵停止工作前,應先關閉排出閥門,然后關閉吸入管閥門。



CQB型磁力驅動泵使用注意事項

      1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質,所以絕對禁止空動轉,同時避免在工作中途停電后再啟動 時所造成時空載運轉。



     2、被輸送介質中,若含有固體顆粒,泵入口要加過濾網:如含有鐵磁質微粒,需加磁性過濾器。



    3、CQB型磁力驅動泵在使用中環境溫度應小于40℃,電機溫升不得超過75℃。



    4、被輸送的介質及其溫度應在泵材允許范圍內(詳見附表)。工程塑料泵的使用溫度<60℃,金屬泵的使用 溫 度<100℃,輸送吸入 壓力不大于0.2mpa,大工作壓力1.6mpa、密度不大于1600kg/m3,粒度不大于30 × 10-6m2/s的不含硬顆粒和纖維的液體。



   5、對于輸送液為易沉淀結晶的介質,使用后應及時清洗,排凈泵內積液。



    6、磁力驅動泵運行100小時后,應拆檢軸承和端面動環的磨損情況,并更換不宜再用的易損件。



   7、CQB型磁力驅動泵內外磁性聯軸器采用高性能永磁材料,可能對下列器件產生潛在危害,請將下列器件與本系列泵 保持距離。如:心臟起博器,信用卡及其它磁卡、計算器、計算機磁盤、手表等。



故障與排除方法

故障形式 產 生原因 排除方法
泵不出水 1.水泵反轉
2.進水管道漏氣
3.泵腔蓄水不足
4.電壓太高,苣動時聯軸器打滑
5.吸程太高
6.閥門沒有打開
1.改變電譏接線
2.社絕漏氣
3.增加蓄水量
4.調正電壓
5.降低泵安裝位置
6.校正或更?閥門
流量不足 1.吸入管徑太小或淤塞
2.葉輪流道阻塞
3.揚程過高
4.轉速不夠
1.調換或清洗水管
2.清洗葉輪
3.開大出水閥
4.恢復額定轉速
揚程過低 1.流量過大
2.轉速太低
1.關小出水閥
2.恢復額定轉速
噪音太大 1.軸嚴重磨損
2.軸承嚴重磨損
3.外磁鋼或?磁鋼與隔離套接觸
4.密封環與葉輪研磨
1.更換泵軸
2.更換軸承
3.拆除泵頭重新組裝
4.更換止推環、密封環
漏 液 O型密封圈損壞 更換O型密封圈
