簡要描述:
流量:0-20m3/h; 揚程:30m; 功率:0.37-4kw; 轉速:1450r/min; 口徑:10-100mm; 溫度:-15-+150℃; 自吸高度:5-7m。...

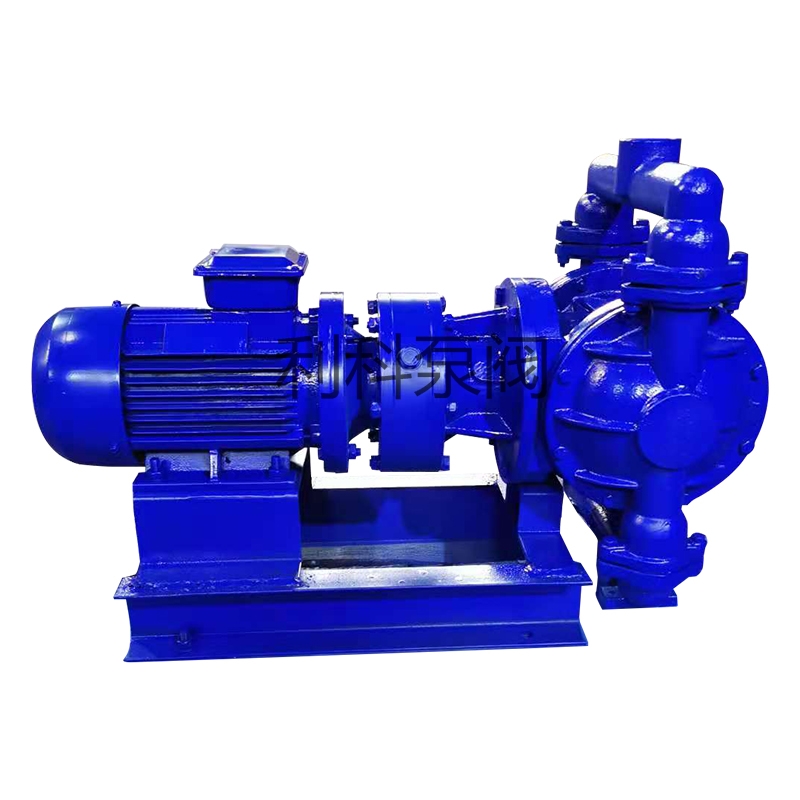

DBY型電動隔膜泵是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合.

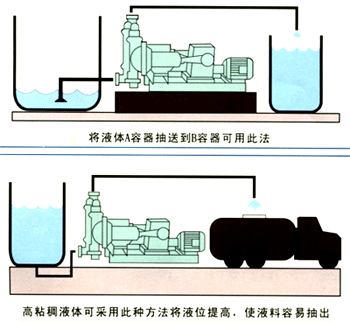

⑴各種劇毒、易燃、易揮發液體。
⑵各種強酸、強堿、強腐蝕液體。
⑶可輸送較高溫度的介質150℃。
⑷作為各種壓濾機前級送壓裝置。
⑸熱水回收及循環。
⑹油罐車、油庫、油品裝卸。
⑺泵吸泡菜果醬、土豆泥、巧克力等。
⑻泵吸油漆、樹膠、顏料粘合劑。
⑼各種瓷器軸漿水泥灌漿灰漿泥漿。
⑽各種橡膠漿乳膠、有機溶劑、填料。
⑾用泵為油輪駁船清倉吸取倉內污水及剩油。
⑿啤酒花及發酵粉稀漿、糖漿、糖密。
⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
⒁各種特殊介質的吸送。
電動隔膜泵結構簡圖
流量:0-20m3/h;
揚程:30m;
功率:0.37-4kw;
轉速:1450r/min;
口徑:10-100mm;
溫度:-15-+150℃;
自吸高度:5-7m。
DBY–40
DBY -電動隔膜泵;
40 -進出口直徑

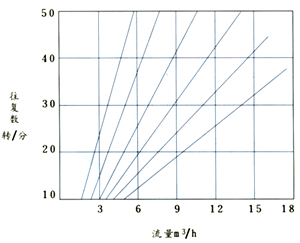

型 號 |
流量 (m3/h) |
揚程 (m) |
吸程 (m) |
大允許通 過顆粒直徑 (mm) |
使用溫度℃ |
轉速 (r/min) |
電機功率 (KW) |
|
鑄鐵 |
不銹鋼 |
|||||||
DBY-10 |
0.5 |
30 |
7 |
1 |
90 |
150 |
1450 |
0.37 |
DBY-15 |
0.75 |
30 |
7 |
1 |
90 |
150 |
1450 |
0.5 |
DBY-25 |
3.5 |
30 |
7 |
2.5 |
90 |
150 |
1450 |
1.5 |
DBY-40 |
4.5 |
30 |
7 |
2.5 |
90 |
150 |
1450 |
1.5 |
DBY-50 |
6.5 |
30 |
7 |
3 |
90 |
150 |
1450 |
2.2 |
DBY-65 |
8 |
30 |
7 |
4.5 |
90 |
150 |
1450 |
2.2 |
DBY-80 |
16 |
30 |
7 |
8 |
90 |
150 |
1450 |
4 |
DBY-100 |
20 |
30 |
7 |
8 |
90 |
150 |
1450 |
4 |

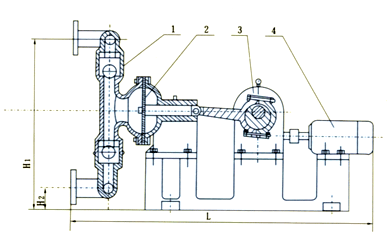

電動隔膜泵電機(4)通過減速箱(3)帶動左右兩端柱塞上面的隔膜(2)一前一后往復運動。
在左右兩個泵腔內,裝有上下四個單向球閥(1)隔膜的運動,造成工作腔內的容積的改變,迫使四個單向球閥交替地開啟和關閉,從而將液體不斷地吸入和排出。

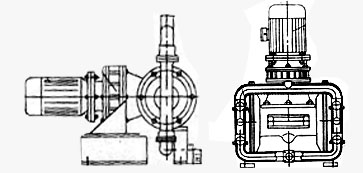

安裝尺寸表和尺寸圖
型號 | A | B | D | φ | L | H1 | H2 |
DBY-10 | 456 | 342 | 185 | φ12×4 | 650 | 370 | 50 |
DBY-15 | 456 | 342 | 185 | φ12×4 | 650 | 370 | 50 |
DBY-25 | 537 | 455 | 210 | φ14×4 | 1060 | 480 | 60 |
DBY-40 | 537 | 455 | 210 | φ14×4 | 1060 | 480 | 60 |
DBY-50 | 800 | 345 | 345 | φ16×4 | 1510 | 700 | 85 |
DBY-65 | 800 | 345 | 345 | φ16×4 | 1510 | 700 | 85 |
DBY-80 | 800 | 345 | 345 | φ18×4 | 1690 | 900 | 96 |
DBY-100 | 800 | 345 | 345 | φ18×4 | 1690 | 900 | 96 |
本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的,用戶訂貨時須注明輸送介質的性質,以便出廠時配備不同隔膜,一般隔膜有下列幾種: 1.丁晴隔膜;主要用于耐油場合。 2.氯丁橡膠5031#本單位特制,主要用于耐丙酮及各種酸類、堿類。 3.氟橡膠6021#本單位特制,主要用于高溫150℃:,耐甲笨耐腐蝕。但價格比其它隔膜高。 4.食品橡膠,專用于食品飲料的輸送。
隔膜片品種 介質種類 | 丁睛橡膠 | 氯丁橡膠 | 氟橡膠 | 聚四氟乙烯 | 食品橡膠 |
發煙硝酸 | × | × | △ | △ | |
濃硝酸 | × | × | △ | △ | |
濃硫酸 | × | × | ○ | △ | |
濃鹽酸 | × | △ | △ | △ | |
濃磷酸 | × | △ | △ | △ | |
濃醋酸 | × | × | × | △ | |
濃氫氧化鈉 | ○ | ○ | △ | △ | |
無水氨 | △ | △ | △ | △ | |
稀硝酸 | × | × | ○ | △ | |
稀硫酸 | △ | △ | △ | △ |
1.泵出口嚴禁安裝閥門,如必需裝閥門;要在出口安裝安全閥門,工作壓力不得超過4公斤,以免造成損失。
2.應及時加油,保持潤滑系統正常運轉。
3.泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。
4.被輸送的介質及其溫度應在泵材允許范圍內。
5.對于輸送液體為易沉淀結晶的介質時,使用后應及時清洗排凈泵內積物,以免再開時損壞。
