當前位置:主頁 > 產品展示 > 隔膜泵 > DBY不銹鋼電動隔膜泵

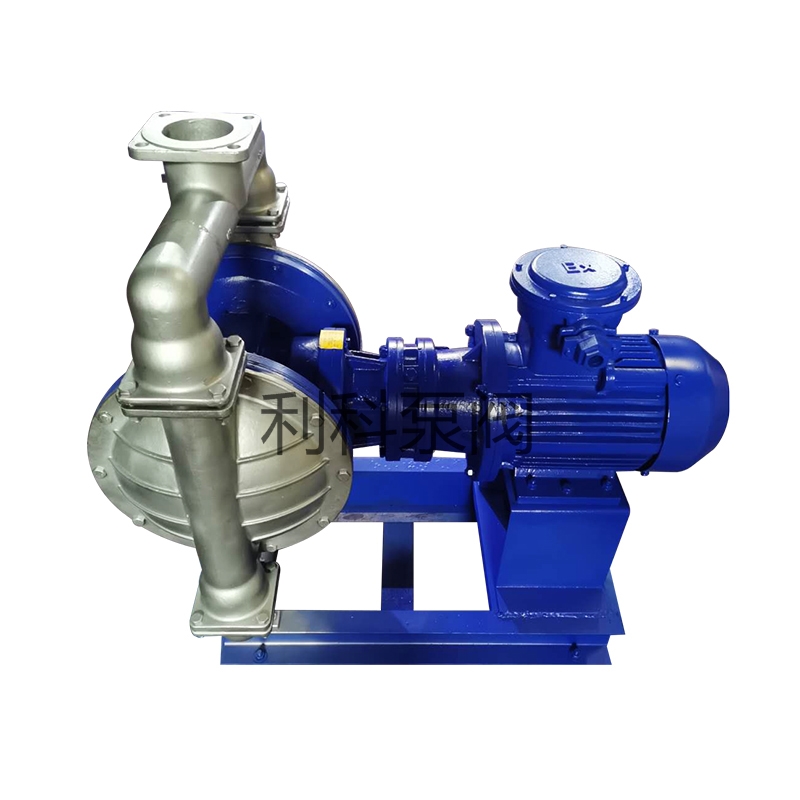

DBY不銹鋼電動隔膜泵

簡要描述:

流量:0-20m3/h; 揚程:30m; 功率:0.37-4kw; 轉速:1450r/min; 口徑:10-100mm; 溫度:-15-+150℃; 自吸高度:5-7m。...

詳細介紹

電動隔膜泵產品概述

DBY型電動隔膜泵是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合.

電動隔膜泵主要用途

⑴各種劇毒、易燃、易揮發液體。

⑵各種強酸、強堿、強腐蝕液體。

⑶可輸送較高溫度的介質150℃。

⑷作為各種壓濾機前級送壓裝置。

⑸熱水回收及循環。

⑹油罐車、油庫、油品裝卸。

⑺泵吸泡菜果醬、土豆泥、巧克力等。

⑻泵吸油漆、樹膠、顏料粘合劑。

⑼各種瓷器軸漿水泥灌漿灰漿泥漿。

⑽各種橡膠漿乳膠、有機溶劑、填料。

⑾用泵為油輪駁船清倉吸取倉內污水及剩油。

⑿啤酒花及發酵粉稀漿、糖漿、糖密。

⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。

⒁各種特殊介質的吸送。

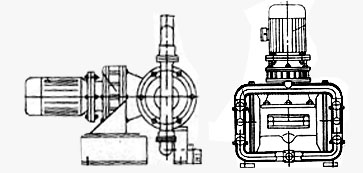

電動隔膜泵結構簡圖



電動隔膜泵技術參數

流量:0-20m3/h;

揚程:30m;

功率:0.37-4kw;

轉速:1450r/min;

口徑:10-100mm;

溫度:-15-+150℃;

自吸高度:5-7m。

電動隔膜泵型號意義

DBY–40

DBY -電動隔膜泵;

40 -進出口直徑

電動隔膜泵性能參數表

型 號

流量

(m3/h)

揚程

(m)

吸程

(m)

大允許通

過顆粒直徑

(mm)

使用溫度℃

轉速

(r/min)

電機功率

(KW)

鑄鐵

不銹鋼

DBY-10

0.5

30

7

1

90

150

1450

0.37

DBY-15

0.75

30

7

1

90

150

1450

0.5

DBY-25

3.5

30

7

2.5

90

150

1450

1.5

DBY-40

4.5

30

7

2.5

90

150

1450

1.5

DBY-50

6.5

30

7

3

90

150

1450

2.2

DBY-65

8

30

7

4.5

90

150

1450

2.2

DBY-80

16

30

7

8

90

150

1450

4

DBY-100

20

30

7

8

90

150

1450

4

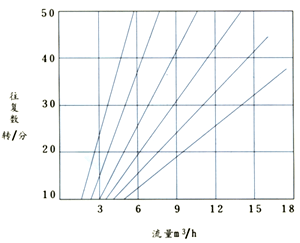

 電動隔膜泵特性曲線圖

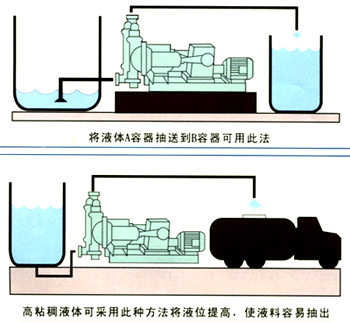

電動隔膜泵安裝和使用方法



 電動隔膜泵工作原理

電動隔膜泵電機(4)通過減速箱(3)帶動左右兩端柱塞上面的隔膜(2)一前一后往復運動。

在左右兩個泵腔內,裝有上下四個單向球閥(1)隔膜的運動,造成工作腔內的容積的改變,迫使四個單向球閥交替地開啟和關閉,從而將液體不斷地吸入和排出。


正確選用隔膜

      本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的,用戶訂貨時須注明輸送介質的性質,以便出廠時配備不同隔膜,一般隔膜有下列幾種: 1.丁晴隔膜;主要用于耐油場合。 2.氯丁橡膠5031#本單位特制,主要用于耐丙酮及各種酸類、堿類。 3.氟橡膠6021#本單位特制,主要用于高溫150℃:,耐甲笨耐腐蝕。但價格比其它隔膜高。 4.食品橡膠,專用于食品飲料的輸送。

隔膜片的選擇

隔膜片品種 介質種類 丁睛橡膠 氯丁橡膠 氟橡膠 聚四氟乙烯 食品橡膠
發煙硝酸 × ×
濃硝酸 × ×
濃硫酸 × ×
濃鹽酸 ×
濃磷酸 ×
濃醋酸 × × ×
濃氫氧化鈉
無水氨
稀硝酸 × ×
稀硫酸

注意事項

1.泵出口嚴禁安裝閥門,如必需裝閥門;要在出口安裝安全閥門,工作壓力不得超過4公斤,以免造成損失。

2.應及時加油,保持潤滑系統正常運轉。

3.泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。

4.被輸送的介質及其溫度應在泵材允許范圍內。

5.對于輸送液體為易沉淀結晶的介質時,使用后應及時清洗排凈泵內積物,以免再開時損壞。
