GW無堵塞管道泵概述
GW無堵塞管道泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
GW無堵塞管道泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。
GW無堵塞管道泵特點
1、結構緊湊，移動方便，安裝簡單，無需建造泵房，減少工程造價。
2、能夠在全揚程范圍內運行，而保證電機不會超載。
3、進水口與出水口中心線在一直線上，可直接安裝在管道的任何地方。
4、排污能力強，無堵塞。
5、設計合理，配套 電機功率小，節能效果顯著。
6、采用耐磨的機械密封。

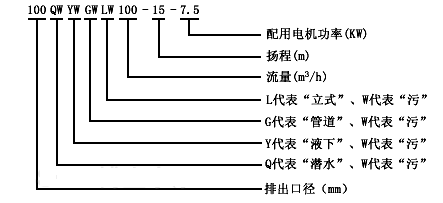

GW無堵塞管道泵型號意義
GW無堵塞管道泵主要用途
1、醫院、賓館、高層建筑污水排放 。
2、市政工程、建筑工地中稀泥漿的排放。
3、養殖場污水排放及農村農田灌溉。
4、自為水廠的給水裝置。
5、礦山勘探及水處理設備配套。
6、水利工程給水、排水。
7、企業單位廢水排放。
8、城市污水處理廠排放系統。
9、住宅區的污水排水站。
10、地鐵、地下室、人防系統排水站。
GW無堵塞管道泵使用條件
1、輸送的介質溫度不超過80攝氏度。
2、輸送的介質重度為1～1.3Kg/dm3。
3、該泵的材料主要為鑄鐵，不能用于輸送高度腐蝕液體。
4、水泵工作時，泵的周圍應通風良好。
5、1Cr18Ni9Ti不銹鋼材質可用于輸送各種腐蝕液體。
用戶如有特殊要求，請?jiān)诙ㄘ洉r(shí)注明輸送介質的有關情況，以便本公司提供更為可靠的產品。
GW無堵塞管道泵性能參數
| 型號 |
口徑 (mm) |
流量 (m3/h) |
揚程 (m) |
功率 (kw) |
轉速 (r/min) |
效率 (%) |
| GW25-8-22-1.1 | 25 | 8 | 22 | 1.1 | 2900 | 38.5 |
| GW32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2900 | 40 |
| GW40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2900 | 45.1 |
| GW40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2900 | 48 |
| GW50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1450 | 54 |
| GW50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1450 | 56 |
| GW50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2900 | 55 |
| GW50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2900 | 56 |
| GW50-18-30-3 | 50 | 18 | 30 | 3 | 2900 | 58 |
| GW50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| GW50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| GW65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2900 | 52 |
| GW65-37-13-3 | 65 | 37 | 13 | 3 | 2900 | 55 |
| GW65-25-30-4 | 65 | 25 | 30 | 4 | 2900 | 58 |
| GW65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| GW65-35-50-11 | 65 | 35 | 50 | 11 | 2900 | 60 |
| GW65-35-60-15 | 65 | 35 | 60 | 15 | 2900 | 63 |
| GW80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1450 | 52 |
| GW80-43-13-3 | 80 | 43 | 13 | 3 | 2900 | 50 |
| GW80-40-15-4 | 80 | 40 | 15 | 4 | 2900 | 57 |
| GW80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| GW100-80-10-4 | 100 | 80 | 10 | 4 | 1450 | 62 |
| GW100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1450 | 66 |
| GW100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1450 | 67 |
| GW100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1450 | 68 |
| GW100-100-25-11 | 100 | 100 | 25 | 11 | 1450 | 65 |
| GW100-100-30-15 | 100 | 100 | 30 | 15 | 1450 | 66 |
| GW100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1450 | 65 |
| GW125-130-15-11 | 125 | 130 | 15 | 11 | 1450 | 62 |
| GW120-130-20-15 | 125 | 130 | 20 | 15 | 1450 | 63 |
| GW150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1450 | 63 |
| GW150-180-15-15 | 150 | 180 | 15 | 15 | 1450 | 65 |
| GW150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1450 | 75 |
| GW150-180-25-22 | 150 | 180 | 25 | 22 | 1450 | 76 |
| GW150-130-30-22 | 150 | 130 | 30 | 22 | 1450 | 75 |
| GW150-180-30-30 | 150 | 180 | 30 | 30 | 1450 | 73 |
| GW150-200-30-37 | 150 | 200 | 30 | 37 | 1450 | 70 |
| GW200-300-7-11 | 200 | 300 | 7 | 11 | 980 | 73 |
| GW200-250-11-15 | 200 | 250 | 11 | 15 | 980 | 74 |
| GW200-400-10-22 | 200 | 400 | 10 | 22 | 1450 | 76 |
| GW200-400-13-30 | 200 | 400 | 13 | 30 | 1450 | 73 |
| GW200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1450 | 72 |
| GW200-300-15-22 | 200 | 300 | 15 | 22 | 1450 | 73 |
| GW200-250-22-30 | 200 | 250 | 22 | 30 | 1450 | 71 |
| GW200-350-25-37 | 200 | 350 | 25 | 37 | 1450 | 75 |
| GW200-400-30-55 | 200 | 400 | 30 | 55 | 1450 | 70 |
| GW250-600-9-30 | 250 | 600 | 9 | 30 | 1450 | 74 |
| GW250-600-12-37 | 250 | 600 | 12 | 37 | 980 | 78 |
| GW250-600-15-45 | 250 | 600 | 15 | 45 | 1450 | 75 |
| GW250-600-20-55 | 250 | 600 | 20 | 55 | 1450 | 73 |
| GW250-600-25-75 | 250 | 600 | 25 | 75 | 1450 | 73 |
| GW300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
| GW300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| GW300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| GW300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| GW300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| GW300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| GW300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| GW350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| GW350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| GW350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| GW350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| GW350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| GW400-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
| GW400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| GW400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| GW400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| GW400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| GW400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| GW500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
| GW500-2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
| GW500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
| GW500-2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
GW無堵塞管道泵使用條件
1、介質溫度不超過+40℃，間歇使用（長不超過5分鐘）為+70℃，重度為1.0～1.3kg/dm3，PH值在5～ 9范圍內。
2、無內自流循環冷動系統的泵，電機部份露出液面不超過1/2。
3、一般情況下，泵必須在使用揚程范圍內使用，保證電機不過載，如需在全揚程范圍內應用，應在訂貨時另行注明，以便廠家制造。
4、在運行過程電機電流不得超過電機的額定電流。

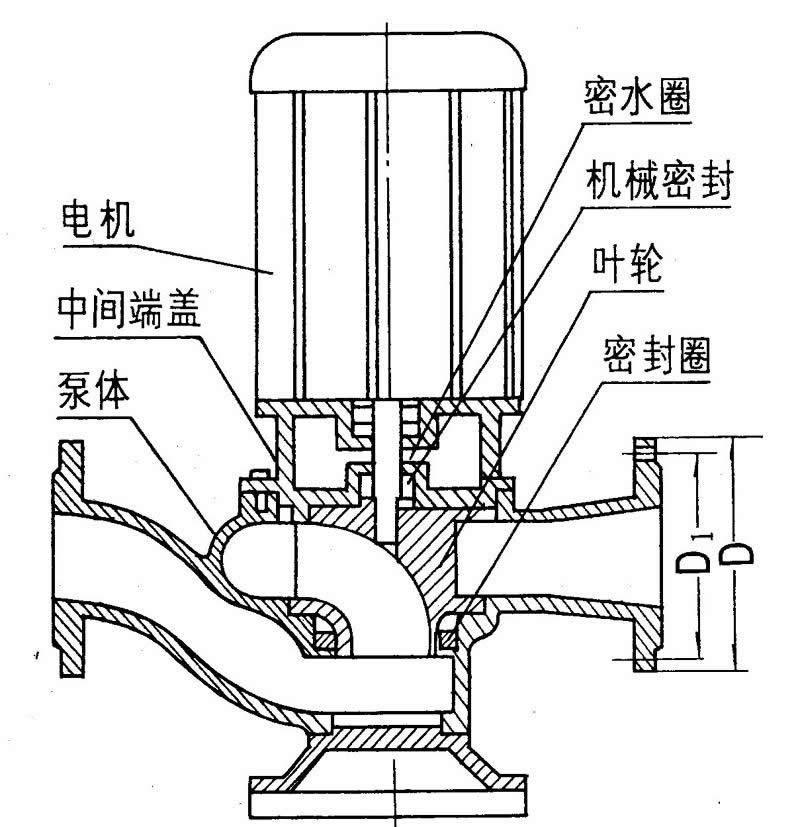

GW無堵塞管道泵結構示意圖
GW無堵塞管道泵起動前的準備與運行
1.首先檢查外部緊固件是否在運輸中松動。
2.檢查電源電壓是否符合電機銘牌要求。
3.接通電源試轉一下，看葉輪是否按泵上指示意的方向轉，如方向倒轉，將電纜中的任何二相線對調一下即可，試轉時時間不能太久，以免燒毀密封件。
4.將泵安裝好、開機運轉。好能將泵底腳螺絲裝上。
GW無堵塞管道泵故障與排除
1.泵在使用前應檢查電機繞組對機殼的絕緣電阻，如低于0.5兆歐，剛必須將定子烘干，待絕緣電阻升高后方可使用。
2.泵體進口處的葉輪與油封之間間隙如超過2mm時應更換耐磨油封。
3.當泵密封出現漏水時，應及時更換密封件，更換時先將靜密封裝平裝實，再將動密封裝在軸上即可。
4.更換葉輪時，應用拉力器拉出，不能用錘子猛打，以免破壞軸度。
GW無堵塞管道泵常見故障原因
1.不出水，被抽送液體重度與粒度過高；液流道堵塞；葉輪轉向錯；棒料抽進葉輪被卡；管道出口高度超出額定揚程高度。
2.流量不足、揚程低。電壓偏低、葉輪轉向錯或耐磨密封磨損；液體重度粒度過高。
3.絕緣電阻低，周圍環境潮濕，機械密封嚴重漏水。
