ISWHB臥式不銹鋼管道離心泵產品概述

ISWH臥式單級單吸化工離心泵，是在ISW基礎上派聲生出適用耐腐蝕性化工泵。該系列泵性能優、可靠性高、壽命長、結構合理、外形美觀，具有行業領先水平。

ISWHB臥式不銹鋼管道離心泵產品用途

ISWH臥式不銹鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+105℃。

ISWHB臥式不銹鋼管道離心泵產品工作條件

1、吸入壓力≤1．6MPa，或泵系統高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度<40℃，相對濕度<95％。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。

ISWHB臥式不銹鋼管道離心泵產品產品特點

運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。

維修方便：更換密封、軸承，簡易方便。

占地更?。撼隹诳上蜃?、向右、向上三個方向，便于管道布置安裝，節省空間。

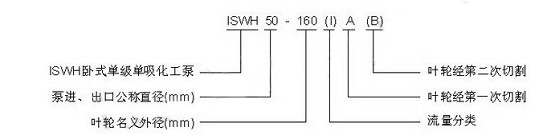

ISWHB臥式不銹鋼管道離心泵型號意義

ISWHB臥式不銹鋼管道離心泵的性能參數

高轉速：

型號	流量 (m3/h)	揚程 (m)	電機功率 (kw)	轉速 (r/min)	效率 (%)	汽蝕余量 (m)
15-80	1.5	8	0.18	2900	34	2.3
20-110	2.5	15	0.37	2900	34	2.3
20-160	2.5	32	1.1	2900	25	2.3
25-110	4	15	0.55	2900	42	2.3
25-125	4	20	0.75	2900	36	2.3
25-125A	3.6	16	0.55	2900	35	2.3
25-160	4	32	1.5	2900	32	2.3
25-160A	3.7	28	1.1	2900	31	2.3
32-100	4.5	12.5	0.55	2900	56	2.3
32-100(I)	6.3	12.5	1.1	2900	54	2.0
32-125	4.5	20	0.75	2900	45	2.3
32-125(I)	6.3	20	1.1	2900	43	2.3
32-125A	4.0	16	0.55	2900	43	2.3
32-160	4.5	32	1.1	2900	44	2.3
32-160A	4.5	25	1.1	2900	42	2.3
32-160(I)	6.3	32	2.2	2900	42	2.3
32-200	4.5	50	3	2900	45	2.3
32-200A	4	40	2.2	2900	40	2.3
32-200(I)	6.3	50	4	2900	33	2.0
40-100	6.3	12.5	0.55	2900	54	2.3
40-100A	5.6	10	0.37	2900	52	2.3
40-125	6.3	20	1.1	2900	46	2.3
40-125A	5.6	16	0.75	2900	45	2.3
40-160	6.3	32	2.2	2900	40	2.3
40-160A	5.9	28	1.5	2900	39	2.3
40-160B	5.2	24	1.1	2900	38	2.3
40-200	6.3	50	4	2900	33	2.3
40-200A	5.9	44	3	2900	31	2.3
40-200B	5.5	38	2.2	2900	29	2.3
40-250	6.3	80	7.5	2900	28	2.3
40-250A	5.9	70	5.5	2900	28	2.3
40-250B	5.5	60	4	2900	27	2.3
40-100(I)	12.5	12.5	1.1	2900	62	2.3
40-125(I)	12.5	20	1.5	2900	60	2.3
40-125(I)A	11.2	17.2	1.1	2900	58	2.3
40-160(I)	12.5	32	3	2900	52	2.3
40-160(I)A	11.7	28	2.2	2900	51	2.3
40-160(I)B	10.5	22.5	1.5	2900	50	2.3
40-200(I)	12.5	50	5.5	2900	46	2.3
40-200(I)A	11.7	40	4	2900	45	2.3
40-200(I)B	10.5	35	3	2900	44	2.3
40-250(I)	12.5	80	11	2900	38	2.3
40-250(I)A	11.7	70	7.5	2900	38	2.3
40-250(I)B	10.8	60	7.5	2900	37	2.3
50-100	12.5	12.5	1.1	2900	62	2.3
50-125	12.5	20	1.5	2900	58	2.3
50-125A	11.2	17.2	1.1	2900	57	2.3
50-160	12.5	32	3	2900	52	2.3
50-160A	11.7	28	2.2	2900	51	2.3
50-160B	10.5	22.5	1.5	2900	50	2.3
50-200	12.5	50	5.5	2900	46	2.3
50-200A	11.7	44.5	4	2900	45	2.3
50-200B	10.5	35	3	2900	44	2.3
50-250	12.5	80	11	2900	38	2.3
50-250A	11.7	70	7.5	2900	38	2.3
50-250B	10.8	60	7.5	2900	37	2.3
50-100(I)	25	12.5	1.5	2900	69	2.5
50-100(I)A	22.4	10	1.1	2900	67	2.5
50-125(I)	25	20	3	2900	68	2.5
50-125(I)A	22.4	16	2.2	2900	66	2.5
50-160(I)	25	32	4	2900	63	2.5
50-160(I)A	23.4	28	4	2900	62	2.5
50-160(I)B	21.6	24	3	2900	58	2.5
50-200(I)	25	50	7.5	2900	58	2.5
50-200(I)A	23.4	44	7.5	2900	57	2.5
50-200(I)B	21.6	37	5.5	2900	55	2.5

50-250(I)	25	80	15	2900	50	2.5
50-250(I)A	23.4	70	11	2900	50	2.5
50-250(I)B	21.6	60	11	2900	49	2.5
50-315(I)	25	125	30	2900	40	2.5
50-315(I)A	23.4	110	22	2900	40	2.5
50-315(I)B	21.6	93	18.5	2900	39	2.5
65-100	25	12.5	1.5	2900	69	2.5
65-100A	22.4	10	1.1	2900	67	2.5
65-125	25	20	3	2900	68	2.5
65-125A	22.4	16	2.2	2900	66	2.5
65-160	25	32	4	2900	63	2.5
65-160A	23.4	28	4	2900	62	2.5
65-160B	21.6	24	3	2900	58	2.5
65-200	25	50	7.5	2900	58	2.5
65-200A	23.4	44	7.5	2900	57	2.5
65-200B	21.6	37	5.5	2900	55	2.5
65-250	25	80	15	2900	50	2.5
65-250A	23.4	70	11	2900	50	2.5
65-250B	21.6	60	11	2900	49	2.5
65-315	25	125	30	2900	40	2.5
65-315A	23.4	110	22	2900	40	2.5
65-315B	21.6	93	18.5	2900	39	2.5
65-100(I)	50	12.5	3	2900	73	3.0
65-100(I)A	44.8	10	2.2	2900	72	3.0
65-125(I)	50	20	5.5	2900	72.5	3.0
65-125(I)A	44.8	16	4	2900	71	3.0
65-160(I)	50	32	7.5	2900	71	3.0
65-160(I)A	46.8	28	7.5	2900	70	3.0
65-160(I)B	43.2	24	5.5	2900	69	3.0
65-200(I)	50	50	15	2900	67	3.0
65-200(I)A	46.8	44	11	2900	66	3.0
65-200(I)B	43	37	7.5	2900	65	3.0
65-250(I)	50	80	22	2900	59	3.0
65-250(I)A	46.8	70	18.5	2900	59	3.0
65-250(I)B	43	60	15	2900	58	3.0
65-315(I)	50	125	37	2900	54	3.0
65-315(I)A	45.8	105	30	2900	54	3.0
65-315(I)B	43	93	30	2900	53	3.0
80-100	50	12.5	3	2900	73	3.0
80-100A	44.8	10	2.2	2900	72	3.0

80-125	50	20	5.5	2900	72.5	3.0
80-125A	44.8	16	4	2900	71	3.0
80-160	50	32	7.5	2900	71	3.0
80-160A	46.8	28	7.5	2900	70	3.0
80-160B	43.2	24	5.5	2900	69	3.0
80-200	50	50	15	2900	67	3.0
80-200A	46.8	44	11	2900	66	3.0
80-200B	43	37	7.5	2900	65	3.0
80-250	50	80	22	2900	59	3.0
80-250A	46.8	70	18.5	2900	59	3.0
80-250B	43	60	15	2900	58	3.0
80-315	50	125	37	2900	54	3.0
80-315A	45.8	105	30	2900	54	3.0
80-315B	43	93	30	2900	53	3.0
80-315C	41	85	22	2900	51	3.0
80-350	50	150	55	2900	66	3.0
80-350A	44	142	45	2900	65	3.0
80-350B	40	135	37	2900	63	3.0
80-100(I)	100	12.5	5.5	2900	76	4.5
80-100(I)A	89	10	4	2900	74	4.5
80-125(I)	100	20	11	2900	76	4.5
80-125(I)A	89	16	7.5	2900	74	4.5
80-160(I)	100	32	15	2900	76	4.5
80-160(I)A	93.5	28	11	2900	74	4.5
80-160(I)B	86.4	24	11	2900	72	4.5
80-200(I)	100	50	22	2900	74	4.0
80-200(I)A	93.5	44	18.5	2900	73	4.0
80-200(I)B	86.4	37	15	2900	71	4.0
80-250(I)	100	80	37	2900	69	4.0
80-250(I)A	93.5	70	30	2900	68	4.0
80-250(I)B	86.4	60	30	2900	66	4.0
80-315(I)	100	125	75	2900	66	4.0
80-315(I)A	93.5	110	55	2900	66	4.0
80-315(I)B	86.4	93	45	2900	65	4.0
80-315(I)C	82	85	37	2900	63	4.0
100-100	100	12.5	5.5	2900	76	4.5
100-100A	89	10	4	2900	74	4.5
100-125	100	20	11	2900	76	4.5
100-125A	89	16	7.5	2900	74	4.5
100-160	100	32	15	2900	76	4.5

100-160A	93.5	28	11	2900	74	4.5
100-160B	86.4	24	11	2900	72	4.5
100-200	100	50	22	2900	74	4.0
100-200A	93.5	44	18.5	2900	73	4.0
100-200B	86.4	37	15	2900	71	4.0
100-250	100	80	37	2900	69	4.0
100-250A	93.5	70	30	2900	68	4.0
100-250B	86.4	60	30	2900	66	4.0
100-315	100	125	75	2900	66	4.0
100-315A	93.5	110	55	2900	66	4.0
100-315B	86.4	93	45	2900	65	4.0
100-100(I)	160	12.5	11	2900	73	4.5
100-125(I)	160	20	15	2900	74	4.5
100-125(I)A	143	16	11	2900	72	4.5
100-160(I)	160	32	22	2900	79	5.6
100-160(I)A	150	28	18.5	2900	76	5.0
100-200(I)	160	50	37	2900	79	5.2
100-200(I)A	150	45	30	2900	74	4.5
100-200(I)B	138	40	22	2900	72	4.5
100-250(I)	160	80	55	2900	77	4.8
100-250(I)A	140	70	45	2900	72	4.5
100-250(I)B	100	65	37	2900	70	4.5
100-350	100	150	90	2900	57	4.0
100-350A	87	142	75	2900	75	4.0
100-350B	82	135	55	2900	75	4.0
125-100	160	12.5	11	2900	82	4.0
125-100A	143	10	7.5	2900	77	4.0
125-125	160	20	15	2900	80	4.0
125-125A	143	16	11	2900	77	4.0
125-160	200	32	30	2900	78	4.0
125-160A	187	28	22	2900	76	4.0
125-160B	180	24.5	18.5	2900	73	4.0
125-200	200	50	45	2900	77	5.5
125-200A	187	44	37	2900	76	5.5
125-200B	172	37	30	2900	75	5.5
125-250	200	80	75	2900	75	5.0
125-250A	187	70	55	2900	74	5.5
125-250B	172	60	45	2900	73	5.5
125-315	200	125	110	2900	70	5.0
125-315A	187	110	90	2900	70	5.0
125-315B	172	93	75	2900	69	5.0
125-315C	160	78	55	2900	67	5.0
150-125	160	20	11	2900	76	4.0
150-125A	150	16	7.5	2900	77	4.0
150-160	160	32	22	2900	75	4.0
150-160A	150	28	18.5	2900	76	4.0
150-160B	140	24	15	2900	73	4.0
150-200	160	50	37	2900	77	5.5
150-200A	150	44	30	2900	76	5.5
150-200B	140	38	22	2900	75	5.5
150-250	200	80	75	2900	75	5.0
150-250A	187	70	55	2900	74	5.5
150-250B	172	60	45	2900	73	5.5
150-315	200	125	110	2900	70	5.0
150-315A	187	110	90	2900	70	5.0
150-315B	172	93	75	2900	69	5.0

低轉速：

型號	流量 (m3/h)	揚程 (m)	電機功率 (kw)	轉速 (r/min)
40-125(I)	6.3	5	0.55	1450
40-160(I)	6.3	8	0.55	1450
40-160(I)A	5.5	6	0.55	1450
40-200(I)	6.3	12.5	0.75	1450
40-200(I)A	5.8	11	0.55	1450
40-250(I)	6.3	20	1.5	1450
40-250(I)A	5.8	17	1.1	1450
50-125	6.3	5	0.55	1450
50-160	6.3	8	0.55	1450
50-160A	5.5	6	0.55	1450
50-200	6.3	12.5	0.75	1450
50-200A	5.8	11	0.55	1450
50-250	6.3	20	1.5	1450
50-250A	5.8	17	1.1	1450
50-125(I)	12.5	5	0.55	1450
50-160(I)	12.5	8	0.75	1450
50-160(I)A	11	6	0.55	1450
50-200(I)	12.5	12.5	1.1	1450
50-200(I)A	11.2	10	0.75	1450
50-250(I)	12.5	20	2.2	1450
50-250(I)A	11.7	17.5	1.5	1450
50-250(I)B	10	13	1.1	1450
50-315(I)	12.5	32	4	1450
50-315(I)A	11.7	28	3	1450
50-315(I)B	10	21	3	1450
65-125	12.5	5	0.55	1450
65-160	12.5	8	0.75	1450
65-160A	11	6	0.55	1450
65-200	12.5	12.5	1.1	1450
65-200A	11.2	10	0.75	1450
65-250	12.5	20	2.2	1450
65-250A	11.7	17.5	1.5	1450
65-250B	10	13	1.1	1450
65-315	12.5	32	4	1450
65-315A	11.7	28	3	1450
65-315B	10	21	3	1450
65-125(I)	25	5	0.75	1450
65-160(I)	25	8	1.5	1450
65-160(I)A	22	6	1.1	1450
65-200(I)	25	12.5	2.2	1450
65-200(I)A	23.3	11	1.5	1450
65-250(I)	25	20	3	1450
65-250(I)A	22.2	15.8	2.2	1450
65-250(I)B	20	12.8	1.54	1450
65-315(I)	25	32	5.5	1450
65-315(I)A	22.5	26	4	1450
65-315(I)B	20	21	3	1450
80-125	25	5	0.75	1450
80-160	25	8	1.5	1450
80-160A	22	6	1.1	1450
80-200	25	12.5	2.2	1450
80-200A	23.3	11	1.5	1450
80-250	25	20	3	1450
80-250A	22.2	15.8	2.2	1450
80-250B	20	12.8	1.5	1450
80-315	25	32	5.5	1450
80-315A	22.5	26	4	1450
80-315B	20	21	3	1450
80-125(I)	50	5	1.5	1450
80-160(I)	50	8	2.2	1450

80-160(I)A	44.7	6	1.5	1450
80-160(I)B	43.2	5.8	1.5	1450
80-200(I)	50	12.5	4	1450
80-200(I)A	44.7	10	3	1450
80-250(I)	50	20	5.5	1450
80-250(I)A	46	17	4	1450
80-250(I)B	40.5	13	3	1450
80-315(I)	50	32	11	1450
80-315(I)A	46	27.9	7.5	1450
80-315(I)B	40.5	21	5.5	1450
100-125	50	5	1.5	1450
100-160	50	8	2.2	1450
100-160A	46	6	1.5	1450
100-200	50	12.5	4	1450
100-200A	44.7	10	3	1450
100-250	50	20	5.5	1450
100-250A	46	17	4	1450
100-250B	40.5	13	3	1450
100-315	50	32	11	1450
100-315A	46	27.9	7.5	1450
100-315B	40.5	21	5.5	1450
100-125(I)	80	5	2.2	1450
100-160(I)	80	8	3	1450
100-160(I)A	72	6.5	2.2	1450
100-200(I)	80	12.5	5.5	1450
100-200(I)A	72	10	4	1450
100-250(I)	80	20	11	1450
100-250(I)A	75	17.5	7.5	1450
100-250(I)B	69	15	5.5	1450
100-315(I)	80	32	15	1450
100-315(I)A	75	27.5	11	1450
100-315(I)B	70	24	11	1450
100-400(I)	80	50	22	1450
100-400(I)A	75	44	18.5	1450
100-400(I)B	70	38	15	1450
125-125	100	5	2.2	1450
125-160	100	8	4	1450
125-160A	87	6	4	1450
125-200	100	12.5	7.5	1450
125-200A	89	10	5.5	1450
125-250	100	220	11	1450
125-250A	93.5	17.5	7.5	1450
125-250B	87	15	7.5	1450
125-315	100	32	15	1450
125-315A	91	27	11	1450
125-315B	87	24	11	1450
125-400	100	50	30	1450
125-400A	94	44	22	1450
125-400B	87	37.5	18.5	1450
125-200(I)	160	12.5	11	1450
125-200(I)A	143	10	7.5	1450
125-250(I)	160	20	15	1450
125-250(I)A	147	17	11	1450
125-250(I)B	134	14	7.5	1450
125-315(I)	160	32	22	1450
125-315(I)A	150	28	18.5	1450
125-315(I)B	138	24	15	1450
125-400(I)	160	50	37	1450
125-400(I)A	150	44	30	1450
125-400(I)B	138	38	30	1450
150-200	160	12.5	11	1450
150-200A	143	10	7.5	1450
150-250	160	20	15	1450
150-250A	147	17	11	1450
150-250B	134	14	7.5	1450
150-315	160	32	22	1450
150-315A	150	28	18.5	1450
150-315B	138	24	15	1450
150-400	160	50	37	1450
150-400A	150	44	30	1450
150-400B	138	38	30	1450
150-200(I)	200	12.5	15	1450
150-200(I)A	179	10	11	1450
150-250(I)	200	20	18.5	1450
150-250(I)A	187	17.5	15	1450
150-250(I)B	173	14	11	1450
150-315(I)	200	32	30	1450
150-315(I)A	187	28	22	1450
150-315(I)B	173	24	18.5	1450
150-400(I)	200	50	45	1450

150-400(I)A	187	44	37	1450
150-400(I)B	173	37.5	30	1450
200-200	200	12.5	15	1450
200-200A	179	10	11	1450
200-250	200	20	18.5	1450
200-250A	187	17.5	15	1450
200-250B	173	14	11	1450
200-315	200	32	30	1450
200-315A	187	28	22	1450
200-315B	173	24	18.5	1450
200-400	200	50	45	1450
200-400A	187	44	37	1450
200-400B	173	37.5	30	1450
200-200(I)	400	12.5	22	1450
200-200(I)A	358	10	18.5	1450
200-250(I)	400	20	30	1450
200-250(I)A	358	16	22	1450
200-250(I)B	322	13	18.5	1450
200-315(I)	400	32	55	1450
200-315(I)A	374	28	45	1450
200-315(I)B	346	24	37	1450
200-400(I)	400	50	90	1450
200-400(I)A	374	44	75	1450
200-400(I)B	347	38	55	1450
200-400(I)C	320	32	45	1450
250-250	550	20	45	1450
250-250A	490	16	37	1450
250-315	550	32	75	1450
250-315A	515	28	55	1450
250-315B	476	24	45	1450
250-400	550	50	110	1450
250-400A	515	44	90	1450
250-400B	476	37.5	75	1450
300-400	720	50	132	1450
300-400A	662	44	110	1450
300-400B	609	38	90	1450
300-400C	561	33	75	1450
300-460	720	65	200	1450
300-460A	662	55	160	1450
300-460B	609	45	110	1450
300-460C	561	38	90	1450
300-510	720	80	250	1450
300-510A	662	70.5	200	1450
300-510B	609	62	160	1450
300-510C	561	54.5	132	1450
