當前位置:主頁 > 產品展示 > 自吸泵 > CYZ-A型防爆自吸式離心油泵

CYZ-A型防爆自吸式離心油泵

簡要描述:

該泵屬自吸式離心泵,自吸式離心泵具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長,具有較強的自吸能力等優點。...

詳細介紹

CYZ-A型防爆自吸式離心油泵概述

      本單位生產的CYZ-A型自吸式離心油泵是根據國內外有關技術資料經消化、吸收、改進后研制而成的新泵類產品,該自吸式離心泵適用于石油行業、陸地油庫、油罐車的理想產品,并適合于作船用貨油泵、艙底泵、消防泵和壓載泵及機器冷卻水循環等,分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水,介質溫度-20℃~140℃,如輸送化工液體可改用耐腐蝕機械密封。

CYZ-A型防爆自吸式離心油泵產品特點

      該泵屬自吸式離心泵,自吸式離心泵具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長,具有較強的自吸能力等優點。管路中不需底閥,工作前只需保證泵體內儲有定量引油即可。用于油輪或輸水船舶上時,可兼作掃艙泵,掃艙效果良好。

  該自吸式離心泵是選用優質材料精制而成,密封采用硬質合金機械密封,經久耐用,吐出管路不需要安裝安全閥,吸入管路不需安裝底閥,因此簡化了管路系統,又改善了勞動條件。

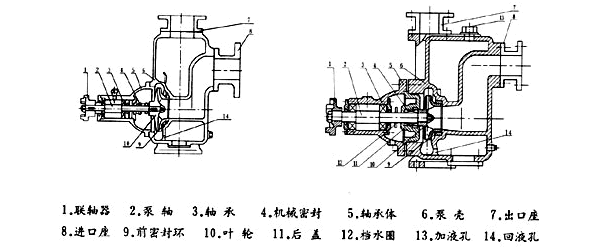

CYZ-A型防爆自吸式離心油泵結構圖

CYZ-A型防爆自吸式離心油泵主要性能參數表

型號 電機功率 轉速(r/min) 口徑 流量(m3/h) 揚程 自吸高度
   25CYZ-A-20 1.1 2900 25 3.2 20 6
   25CYZ-A-20 1.5 2900 25 3.2 32 6
   32CYZ-A-20 3 2900 32 3.2 50 6
   40CYZ-A-20 1.5 2900 40 6.3 20 5
   40CYZ-A-32 2.2 2900 40 6.3 32 5
   40CYZ-A-40 4 2900 40 10 40 5
   40CYZ-A-50 4 2900 40 6.3 50 5
   50CYZ-A-12 1.5 2900 50 12.5 12 5
   50CYZ-A-20 2.2 2900 50 15 20 5
   50CYZ-A-30 3 2900 50 12.5 30 5
   50CYZ-A-35 4 2900 50 12.5 35 5
   50CYZ-A-40 4 2900 50 10 40 5
   50CYZ-A-50 5.5 2900 50 12.5 50 5
   50CYZ-A-60 7.5 2900 50 12.5 60 5
   50CYZ-A-75 11 2900 50 15 75 5
   65CYZ-A-15 3 2900 65 30 15 4
   65CYZ-A-32 5.5 2900 65 25 32 5
   65CYZ-A-50 7.5 2900 65 25 50 5
   65CYZ-A-70 15 2900 65 25 70 5
   80CYZ-A-13 3 2900 80 35 13 3.5
   80CYZ-A-17 4 2900 80 43 17 3.5
   80CYZ-A-22 5.5 2900 80 40 22 3.5
   80CYZ-A-25 7.5 2900 80 50 25 4
   80CYZ-A-32 7.5 2900 80 50 32 4
   80CYZ-A-40 11 2900 80 50 40 4
   80CYZ-A-55 18.5 2900 80 60 55 4.5
   80CYZ-A-70 22 2900 80 60 70 4.5
   100CYZ-A-20 7.5 2900 100 80 20 3.5
   100CYZ-A-25 11 2900 100 100 25 4.5
   100CYZ-A-32 15 2900 100 100 32 4.5
   100CYZ-A-40 18.5 2900 100 100 40 4.5
   100CYZ-A-50 22 2900 100 100 50 4.5
   100CYZ-A-65 30 2900 100 100 65 4.5
   100CYZ-A-75 30 2900 100 100 75 4.5
   150CYZ-A-20 18.5 1450 150 180 20 4.5
   150CYZ-A-30 30 1450 150 170 30 4.5
   150CYZ-A-45 37 2900 150 160 45 4.5
   150CYZ-A-55 45 2900 150 160 80 4.5
   150CYZ-A-65 55 2900 150 170 65 4.5
   150CYZ-A-80 55 2900 150 160 80 4.5
   200CYZ-A-32 90 1450 200 400 32 4.5
   250CYZ-A-50 90 1450 250 400 50 4.5
   300CYZ-A-50 110 1450 300 500 50 4.5

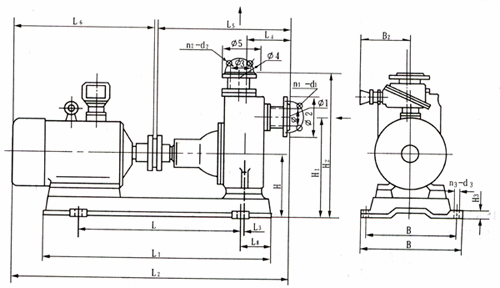

CYZ-A型防爆自吸式離心油泵安裝圖

CYZ-A型防爆自吸式離心油泵使用說明

(一).起動前的準備及檢查工作:

1.本系列油泵,根據泵的工作運轉狀況,分別采用優質鈣基黃油和10號機油進行潤滑,如果采用黃油潤滑的泵應定期向軸承箱內加注黃油,采用機油潤滑的泵,如果油位不足,則加足之。

2.檢查泵殼內的儲液是否高于葉輪的上邊緣,如若不足,可以從泵殼上的加液口處直接向泵體內注入儲液,不應在儲液不足的情況下啟動運轉,泵則不能正常工作,且易損壞機械密封。

3.檢查泵的轉動部件是否有卡住磕碰現象。

4.檢查泵體底腳及各聯結處螺母有無松動現象。

5.檢查泵軸與電動機主軸的同軸度或平行度。

6.檢查進口管路是否漏氣,如有漏氣,必須設法排除。

7.打開吸入管路的閥門,稍開(不要全開)出口控制閥。

(二).停泵

1.首先必須關閉吐出管路上的閘閥。

2.使泵停止轉動。

3.在寒冷季節,應將泵體內的儲液和軸承體冷卻室內的水放空,以防凍裂機件。

CYZ-A型防爆自吸式離心油泵故障原因及解決方法

故障形式

產生原因

排除方法

油泵不出油

1.泵殼內未加儲液或儲液不足
2.吸入管路漏氣
3.轉速太低
4.吸程太高或吸入管路過長
5.機械密封泄漏量過大
6.吸入管路氣體不能從出口排出

1.加足儲液
2.檢查并排除漏氣現象
3.調整轉速
4.降低吸程或縮短吸入管路
5.修復或更換
6.使之排出

雜音和振動較大

1.底腳不穩
2.泵軸彎曲
3.汽蝕現象
4.軸承磨損嚴重
5.進出管路內有雜物
6.泵與電動機兩者主軸不同心

1.加固
2.更換或校正
3.調整工況
4.更換
5.清除雜物
6.調整同軸度

出油量不足

1.葉輪流道與吸入管被堵塞
2.葉輪或葉輪密封磨損嚴重
3.功率不足或轉速太低

1.排除堵塞物
2.更換口環
3.加足功率、調至額定轉速

軸功率
消耗過大

1.流量過大
2.轉速太高
3.泵軸彎曲或葉輪卡碰
4.泵內流道堵塞或被卡住

1.升高出口壓力
2.適當降低
3.更換或校正
4.排隊堵塞物

CYZ-A型防爆自吸式離心油泵性能型譜圖
